Keluli silikon, juga dikenali sebagai keluli elektrik, adalah bahan penting dalam industri elektrik kerana kehilangan terasnya yang rendah dan kebolehtelapan magnet yang tinggi. Salah satu faktor penting yang mempengaruhi prestasinya ialah kehilangan histerisis. Sebagai pembekal keluli silikon, memahami bagaimana untuk mengira kehilangan histerisis adalah penting bagi kami dan pelanggan kami. Dalam blog ini, kami akan menyelidiki butiran mengira kehilangan histeresis dalam keluli silikon.
Memahami kehilangan histerisis
Kehilangan histerisis berlaku apabila bahan magnet, seperti keluli silikon, tertakluk kepada medan magnet yang berubah. Proses magnetisasi dan demagnetisasi bahan bukanlah satu linear. Apabila medan magnet meningkat, domain magnet dalam keluli silikon sejajar dengan medan. Walau bagaimanapun, apabila medan berkurangan, domain tidak kembali ke keadaan asalnya dengan segera. Ini ketinggalan antara magnetisasi dan medan magnet dipanggil histeresis. Tenaga yang hilang semasa proses ini adalah kehilangan histerisis, yang ditukar menjadi haba.
Persamaan Steinmetz untuk pengiraan kehilangan histerisis
Kaedah yang paling biasa digunakan untuk mengira kehilangan histeresis dalam keluli silikon adalah persamaan Steinmetz. Persamaan ini dicadangkan oleh Charles Proteus Steinmetz pada tahun 1892 dan telah digunakan secara meluas sejak itu. Persamaan adalah seperti berikut:
[P_h = k_h f b_m^{n} v]
Di mana:
- (P_H) adalah kehilangan histerisis dalam Watts (W).
- (K_H) ialah pekali histerisis Steinmetz, yang tetap bergantung kepada sifat -sifat bahan keluli silikon. Gred keluli silikon yang berbeza mempunyai nilai yang berbeza (k_h).
- (f) adalah kekerapan medan magnet bergantian di Hertz (Hz).
- (B_M) adalah ketumpatan fluks magnet maksimum dalam teslas (T).
- (n) adalah eksponen Steinmetz, yang biasanya berkisar antara 1.5 hingga 2.5 untuk keluli silikon.
- (V) adalah jumlah keluli silikon dalam meter padu ((M^3)).
Menentukan pekali dan eksponen Steinmetz
Koefisien Steinmetz (K_H) dan eksponen (n) adalah parameter bahan tertentu. Nilai -nilai ini biasanya ditentukan melalui pengukuran eksperimen. Pengilang keluli silikon sering memberikan nilai -nilai ini dalam data data produk mereka. Sebagai contoh, jika anda menggunakan gred keluli silikon tertentu dari pengeluar yang terkenal, anda boleh mencari nilai (k_h) dan (n) dalam dokumentasi teknikal.
Untuk mengukur nilai -nilai ini secara eksperimen, sampel keluli silikon diletakkan dalam medan magnet dengan kekerapan yang diketahui dan ketumpatan fluks magnet maksimum. Kehilangan kuasa dalam sampel diukur menggunakan wattmeter. Dengan mengubah ketumpatan fluks kekerapan dan magnet dan merakam kerugian kuasa yang sepadan, satu set titik data boleh diperolehi. Kemudian, dengan merancang data pada skala log log dan melakukan regresi linear, nilai (k_h) dan (n) dapat dikira.
Contoh pengiraan kehilangan histerisis
Mari kita anggap kita mempunyai teras keluli silikon dengan parameter berikut:
- Koefisien histerisis Steinmetz (K_H = 200) (unit bergantung kepada sistem unit yang digunakan, di sini kita menganggap set unit SI yang konsisten).
- Kekerapan medan magnet bergantian (F = 50) Hz (yang merupakan kekerapan kuasa standard di banyak negara).
- Ketumpatan fluks magnet maksimum (B_M = 1.5) T.
- Eksponen Steinmetz (n = 1.6).
- Jumlah teras keluli silikon (V = 0.01) (M^3).
Menggunakan persamaan Steinmetz (p_h = k_h f b_m^{n} v), kami menggantikan nilai -nilai:
[P_h = 200 \ times50 \ times (1.5)^{1.6} \ times0.01]
Pertama, hitung ((1.5)^{1.6} \ kira -kira.93). Kemudian, (p_h = 200 \ times50 \ times1.93 \ times0.01 = 193) W.
Ini bermakna kehilangan histerisis dalam teras keluli silikon di bawah keadaan ini adalah 193 watt.
Faktor yang mempengaruhi kehilangan histeresis
Beberapa faktor boleh menjejaskan kehilangan histeresis dalam keluli silikon.
- Ketumpatan fluks magnet: Seperti yang ditunjukkan dalam persamaan Steinmetz, kehilangan histerisis adalah berkadar dengan (B_M^{N}). Ketumpatan fluks magnet yang lebih tinggi akan mengakibatkan kehilangan histerisis yang lebih tinggi. Oleh itu, dalam aplikasi di mana mengurangkan kehilangan histerisis adalah penting, ketumpatan fluks magnet harus disimpan serendah mungkin sementara masih memenuhi keperluan prestasi.
- Kekerapan: Kehilangan histerisis adalah berkadar terus dengan kekerapan medan magnet bergantian. Dalam aplikasi frekuensi tinggi, seperti dalam beberapa transformer elektronik dan induktor, kehilangan histerisis boleh jauh lebih tinggi berbanding dengan aplikasi frekuensi rendah.
- Sifat bahan: Komposisi dan mikrostruktur keluli silikon juga menjejaskan kehilangan histerisis. Sebagai contoh, penambahan silikon ke besi dapat mengurangkan kehilangan histerisis. Proses pembuatan yang berbeza, seperti rolling sejuk dan penyepuhlindapan, juga boleh mengubah struktur bijirin keluli silikon, yang seterusnya mempengaruhi sifat magnetnya dan kehilangan histerisis.
Aplikasi dalam industri elektrik
Keluli silikon digunakan secara meluas dalam industri elektrik, dan pemahaman kehilangan histeresis adalah penting dalam aplikasi ini.
- Transformer: Transformer adalah salah satu aplikasi keluli silikon yang paling biasa. Dalam pengubah, inti diperbuat daripada keluli silikon. Meminimumkan kehilangan histerisis dalam teras adalah penting untuk meningkatkan kecekapan pengubah. Dengan mengira dengan tepat kehilangan histerisis, pereka boleh memilih gred keluli silikon yang sesuai dan mengoptimumkan reka bentuk pengubah untuk mengurangkan sisa tenaga.
- Motor elektrik: Motor elektrik juga menggunakan keluli silikon dalam teras stator dan pemutar mereka. Kehilangan histerisis dalam teras dapat mengurangkan kecekapan motor dan meningkatkan suhu operasi. Dengan mengira dan meminimumkan kehilangan histerisis, prestasi dan jangka hayat motor dapat diperbaiki.
Produk berkaitan dalam industri keluli

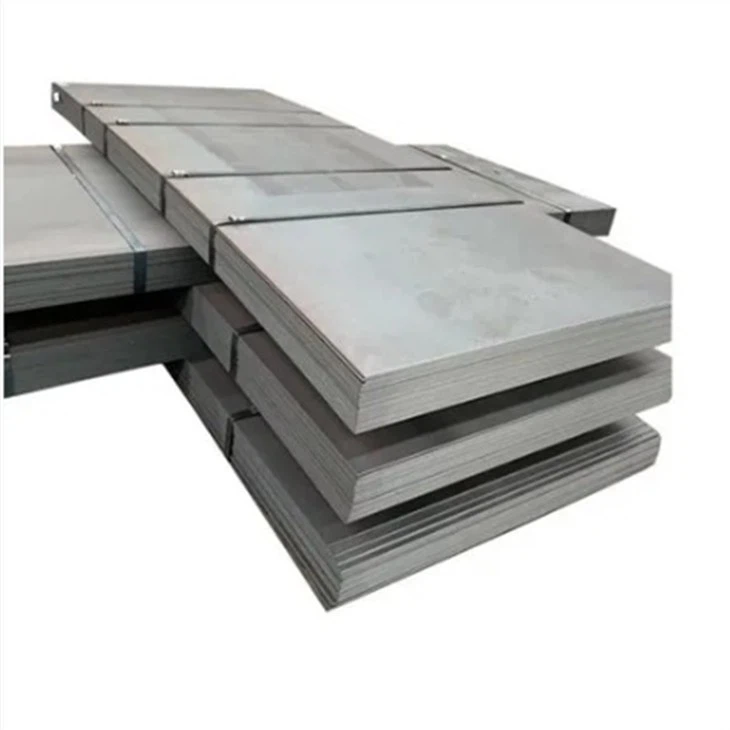

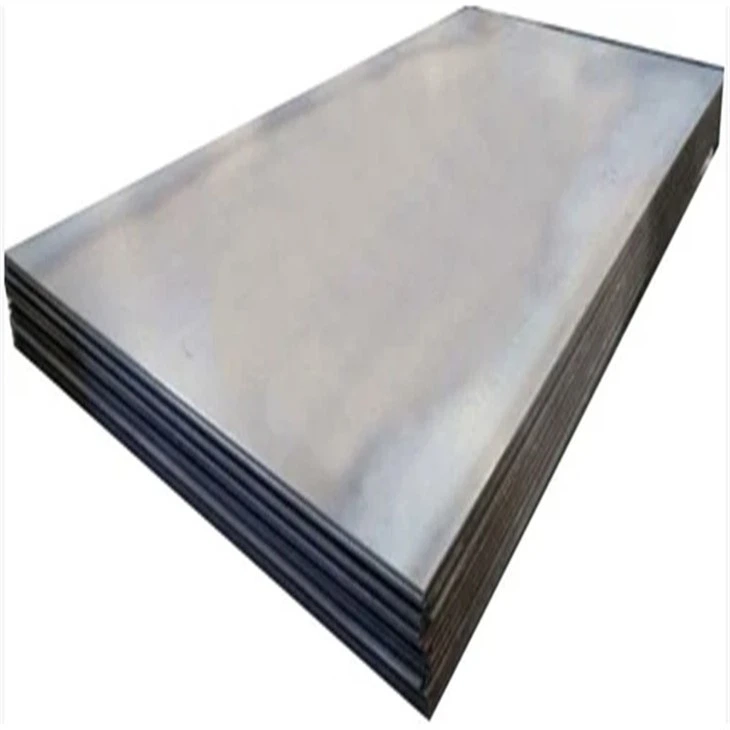

Sebagai tambahan kepada keluli silikon, terdapat jenis produk keluli lain yang digunakan secara meluas dalam industri yang berbeza. Contohnya,Lembaran keluli tahan karat corakadalah pilihan yang popular untuk aplikasi hiasan dan struktur kerana penampilan unik dan rintangan kakisan yang baik.Aloy SSC - 6mo sangat berkualitiadalah aloi keluli tahan karat yang tinggi - yang menawarkan kekuatan dan ketahanan kakisan yang sangat baik, menjadikannya sesuai untuk persekitaran yang keras.DH32 Kapal Keluli Kapaldireka khusus untuk pembinaan kapal, dengan ketangguhan yang tinggi dan kebolehkalasan yang baik.
Kesimpulan
Mengira kehilangan histerisis dalam keluli silikon adalah aspek penting dalam industri elektrik dan keluli. Dengan menggunakan persamaan Steinmetz dan memahami faktor -faktor yang mempengaruhi kehilangan histeresis, jurutera dan pereka boleh membuat keputusan yang tepat apabila memilih keluli silikon untuk aplikasi mereka. Sebagai pembekal keluli silikon, kami komited untuk menyediakan produk berkualiti tinggi dan sokongan teknikal kepada pelanggan kami. Jika anda berminat untuk membeli keluli silikon atau mempunyai sebarang soalan mengenai pengiraan kehilangan histeresis, sila hubungi kami untuk perbincangan dan perolehan lanjut.
Rujukan
- Steinmetz, CP (1892). "Mengenai Undang -Undang Histeresis." Transaksi Institut Jurutera Elektrik Amerika, 9, 33 - 52.
- Grover, FW (1946). Pengiraan induktansi: Formula kerja dan jadual. Penerbitan Dover.
- Chikazumi, S. (1964). Fizik Magnetisme. John Wiley & Sons.
